PYROSCAN – pyrometrická kamera pro rotační pece nebo chladiče slínku

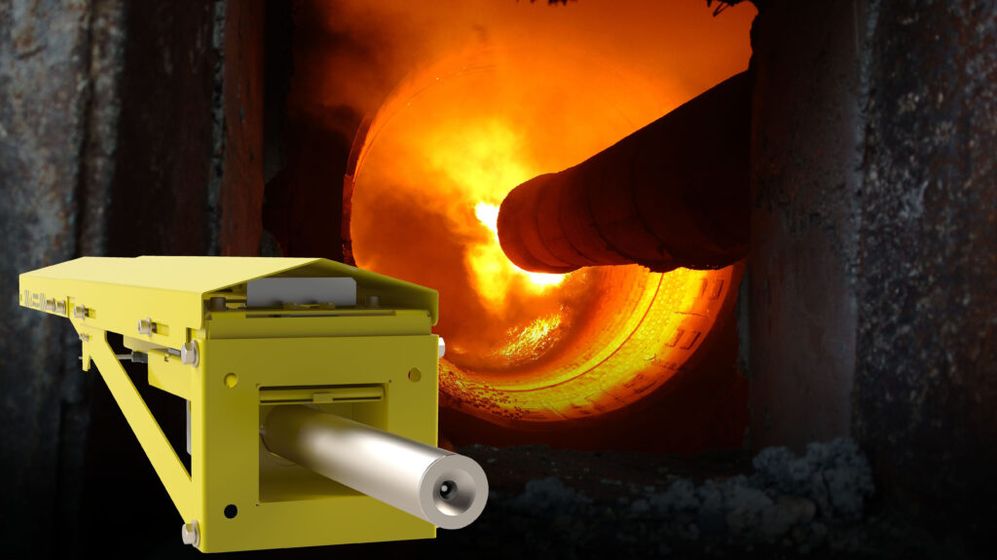

Pyroscan od firmy HGH je pyrometrická kamera nové generace Gigabit Ethernet pro monitorování vnitřku rotačních pecí nebo chladičů slínku.

Tato kamera umožňuje detekci jakýchkoli změn na spalování a vizualizaci spadu slínku. Obsluha okamžitě vidí dopady nastavení hořáku, změny ve složení surové moučky nebo použití alternativního paliva. Dokáže také identifikovat procesní problémy, jako je lavina slinku nebo tvorba červených řek.

Princip

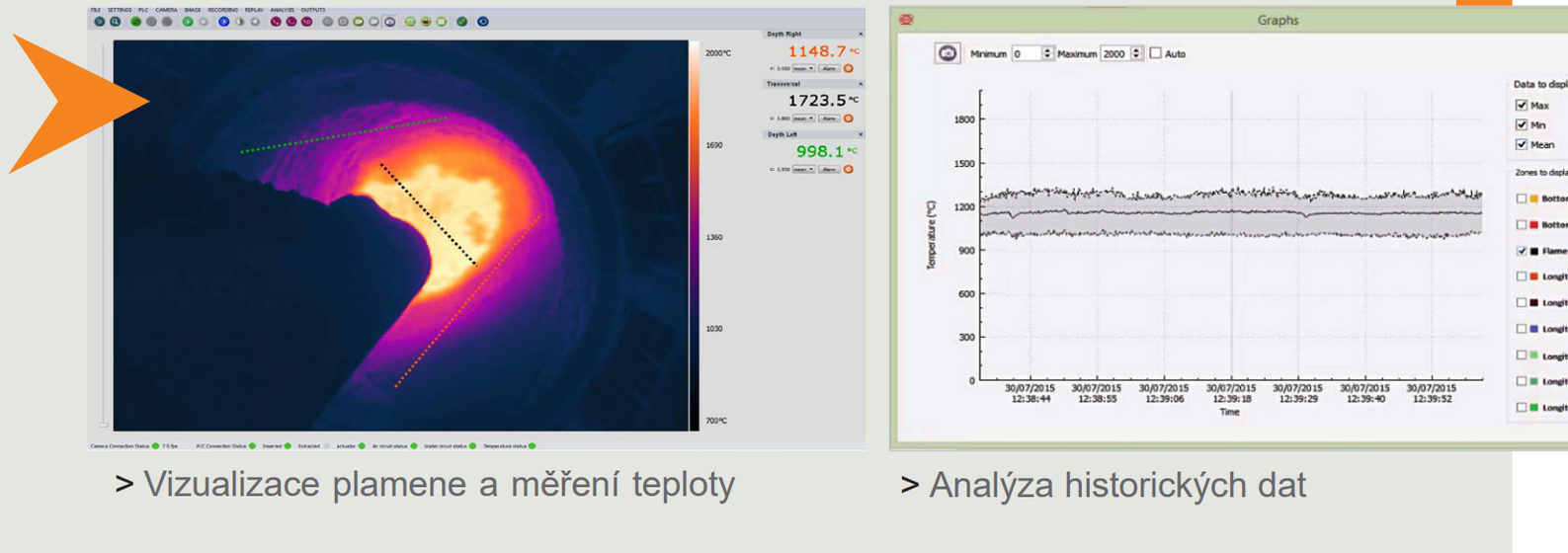

Pyroscan je připojen k počítači se specifickým softwarem pomocí gigabitového ethernetového spojení, který zobrazuje tepelný obraz vypalovací zóny s vysokým rozlišením a vysokým dynamickým rozsahem (HDR) (vizualizace a měření teploty uvnitř pece a uvnitř chladiče slínku).

Hlava kamery je chlazená vodou a přední čočka pozorovací hlavy je udržována v čistotě nepřetržitým proudem vzduchu.


Konfigurace

Zařízení Pyroscan zahrnuje:

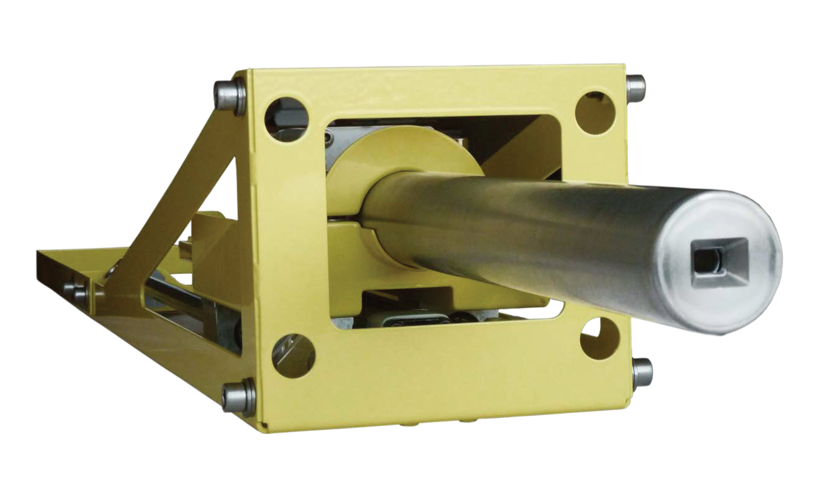

  • Vodou chlazená pyrometrická kamera
  • Jednotka na úpravu vzduchu

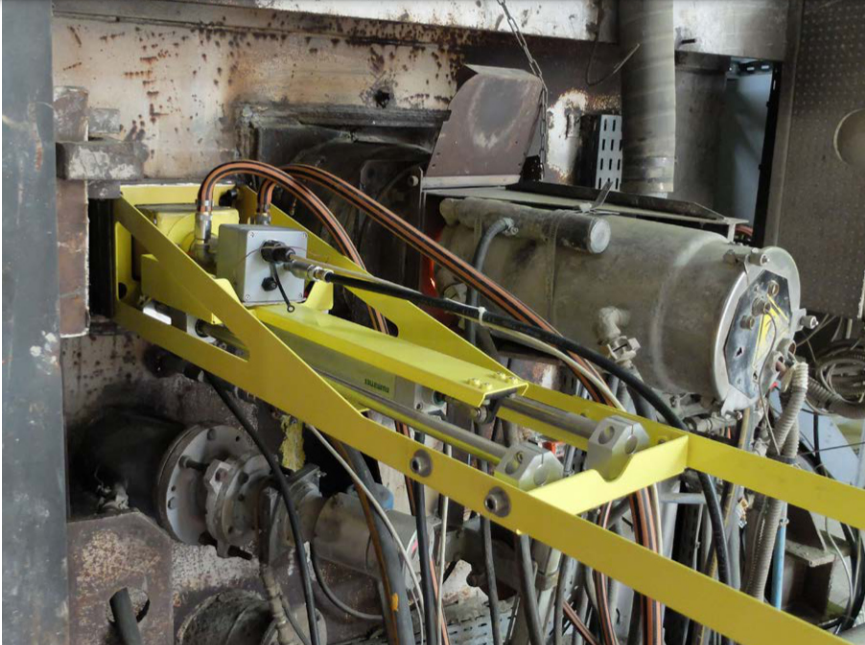

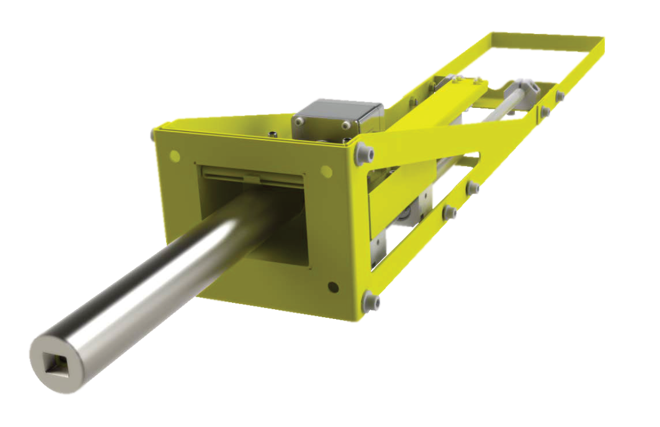

  • Automatický systém vsouvání/vysouvání





  • Místní elektrická ovládací skříň
  • PC a Windows se softwarem vyhrazeným pro zpracování a zobrazení dat


Možnosti

  • 4 -20 mA výstupy
  • OPC klient
Výhody PYROSCAN

Výhody PYROSCAN

  • Vysoce kvalitní snímky s mnohem více detailů v tmavých i světlých oblastech díky termosnímkům s plným vysokým dynamickým rozsahem (HDR)
  • Spolehlivé čtení teploty (minimalizovaný vliv prašné atmosféry)
  • Vizualizace a měření teploty oblasti slínku
  • Monitorování tvaru plamene pomocí uživatelsky definovaných analytických linek
  • Monitoring lavin / červených řek uvnitř roštového chladiče
  • Neomezený počet uživatelsky definovaných měřicích bodů
  • Databáze s historií (video a měřené teploty)
  • Komplexní nástroj pro seřízení hořáku, zejména pro spalování alternativních paliv
  • Streamování videa přes IP
Technická data
Zorné pole 62° horizontálně x 48° vertikálně x 78° uhlopříčně
(alternativa 44° h  x  33° v  x  55° ú)
Rozsah měřené teploty 700°C až 1800°C
Barevná videokamera 1296 x 966 pixelů
Gigabit Ethernet výstup
Vysoký dynamický rozsah (HDR), dynamika > 120 dB
Délka vsunutí 500 mm (jiné délky vložení jsou k dispozici na vyžádání)
PC a RJ45 a optickými vstupy
Zdroj elektřiny 100 - 240 V, 50/60 Hz, 500 W
